NIDS D’ABEILLE CORMASTER®


Pionnière de la technologie de construction légère, SCHÜTZ développe et produit depuis plus de 35 ans des noyaux et des panneaux en nid d'abeille CORMASTER®. Dans un processus développé par SCHÜTZ, les composites en nid d'abeille sont produits à partir de fibres d'aramide (papier aramide) calandrées en feuilles et de résine phénolique. Le papier aramide utilisé pour les nids d'abeilles est essentiellement composé de deux types de fibres aramides : le méta-aramide et le para-aramide.

Différents types de matériaux en nids d’abeilles

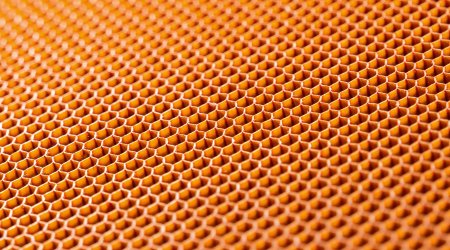

Nid d’abeille CORMASTER C1 et C2 en papier Nomex®

Sous la marque NOMEX®, DuPont™ produit deux différentes qualités de papier à partir de fibres méta-aramides.

Le nid d’abeille CORMASTER® C1 est composé de papier NOMEX® T412 et satisfait aux exigences de l’industrie aéronautique.

Le nid d’abeille CORMASTER® C2, par contre, est produit à partir de papier NOMEX® T722 et utilisé dans de nombreuses applications industrielles structurelles et de type sandwich, notamment dans le secteur automobile, ferroviaire, maritime et dans celui des équipements sportifs.

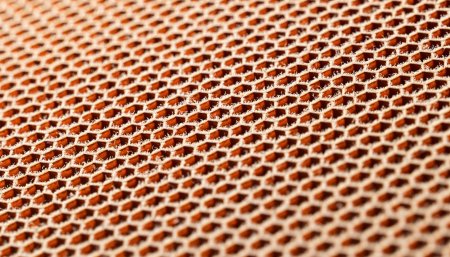

Nid d’abeille CORMASTER CN1 en papier Kevlar®

Les fibres para-aramides sont commercialisées par DuPont™ sous la marque Kevlar®.

Le matériau N636 est utilisé par la fabrication des structures en nid d’abeille SCHÜTZ CORMASTER® CN1 de SCHÜTZ. Ces noyaux et panneaux en nid d’abeille extrêmement performants sont utilisés dans des secteurs comme l’aérospatiale où une performance maximale est exigée.

Quels sont les différents types de nid d’abeille CORMASTER®?

SCHÜTZ fabrique des panneaux et des blocs en nid d'abeille dans une grande variété de configurations personnalisées. Nous pouvons offrir le matériau de construction optimal pour pratiquement toutes les applications.

Tous nos types de nids d'abeilles (CN1, C1 et C2) sont disponibles avec des alvéoles de différentes largeurs allant de 3,2 mm à 9,6 mm et une densité variant de 20 kg/m³ à 144 kg/m³. Les nids d'abeilles sont proposés avec des alvéoles hexagonales ou, pour une bonne drapabilité, avec des alvéoles expansées. Les panneaux en nid d’abeille sont toujours découpés dans l’épaisseur souhaitée par le client. De nombreuses dimensions de blocs différentes sont disponibles de façon standard, des dimensions spéciales sont disponibles sur demande. Contactez-nous:  composites@schuetz.net

  • Alvéoles hexagonales

    Configuration d’une alvéole hexagonale

    Configuration d’une alvéole hexagonale:

    • w: Largeur du nid d’abeille/sens de l’expansion
    • l: Longueur/sens de la longueur
    • b: Largeur d’une alvéole
    • h: Épaisseur du panneau en nid d’abeille
  • Nid d’abeille expansé

    Configuration d’une alvéole surexpansée

    Configuration d’une alvéole expansée

    • w: Largeur du nid d’abeille/sens de l’expansion
    • l: Longueur/sens de la longueur
    • bw: Longueur de l’alvéole après expansion
    • bl: Largeur de l’alvéole après expansion La largeur nominale b de la cellule est déterminée avant le processus d’expansion et elle est analogue à celle d'une configuration hexagonale).
    • h: Épaisseur du panneau en nid d’abeille


QUELS SONT LES AVANTAGES DU NID D’ABEILLE CORMASTER®?

Notre nid d'abeille en NOMEX® ou Kevlar® est un matériau de construction non métallique idéal pour les constructions légères, répondant aux exigences mécaniques les plus élevées pour un poids extrêmement faible et une tenue au feu exceptionnelle (auto-extinguible). Isolant électrique et thermique, le nid d’abeille est léger, solide, robuste et résistant aux produits chimiques et à la corrosion. De par ses propriétés, le nid d’abeille est techniquement supérieur à de nombreux autres matériaux comme les mousses ou le bois de balsa.

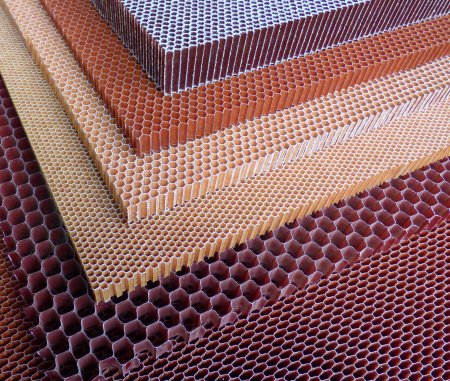

Vorteile der Leichtbau-Sandwichplatten

Les principaux avantages qui parlent en faveur des nids d'abeilles CORMASTER® sont leurs excellentes propriétés en termes de:


  • Légèreté
  • Excellent rapport entre la rigidité et le poids
  • Excellent rapport entre la résistance et le poids
  • Très bonne résistance aux températures élevées jusqu'à 180° C
  • Résistance à l’humidité
  • Résistance à la corrosion
  • Vaste éventail d'applications
  • Résistance à la fatigue
  • Bonne formabilité


Dans de nombreuses applications, il est ainsi possible de diminuer le poids de la pièce, notamment en comparaison avec des matériaux conventionnels tels que la mousse, le polystyrène ou le papier alvéolaire, ce qui contribue à réduire la consommation de carburant tout en augmentant la capacité de charge et de charge utile. Une efficacité accrue qui non seulement réduit les coûts tout au long du cycle de vie du produit, mais contribue également de manière importante à la protection de l'environnement et du climat.

POUR QUELLES APPLICATIONS LES NIDS D’ABEILLE SCHÜTZ SONT-ILS INDIQUÉS?

Nos matériaux composites légers conviennent pour un large éventail d'applications. En raison de leur exceptionnelle rigidité et de leur résistance au cisaillement, les plaques en nid d’abeille CORMASTER® sont souvent utilisées dans les constructions en sandwich entre deux couches de préimprégné. Elles sont également livrables avec un revêtement en acier inoxydable ou en aluminium anodisé. Outre en panneaux sandwich CORMASTER®, ce matériau est également transformé en nids d'abeilles fraisés, en nids d'abeilles thermoformés, en nids d'abeilles collés et en nids d'abeilles stabilisés.

  • Industrie aérospatiale

    Les noyaux et panneaux en nid d’abeille CORMASTER - Applications dans l’aéronautique

    Construction et réalisation de structures intérieures primaires et secondaires: Planchers d'avion, habillage des soutes, pales d'hélicoptère et composants de fuselage sont des applications traditionnelles du nid d’abeille dans l'aviation.

  • Construction navale et sport

    Noyaux et panneaux en nid d’abeille CORMASTER pour la construction navale et le sport

    La course, les sports motorisés comme la Formule 1, le saut à ski et le ski de fond, le caravaning, les sports de voile, les yachts à moteur et les voiliers de haute performance : coques et ponts des bateaux, cloisons et écoutilles, portes et sièges sont fabriqués à partir de structures en sandwich avec des noyaux en nid d'abeille.

  • Véhicules ferroviaires et construction automobile

    Noyaux et panneaux en nid d’abeille CORMASTER pour la construction ferroviaire et automobile

    Dans la construction automobile et dans celle des véhicules utilitaires et ferroviaires, les panneaux sandwich en nid d'abeille CORMASTER® sont essentiellement utilisés comme composants structurels et éléments de revêtement pour l'aménagement intérieur.


Nos noyaux en nid d’abeille CORMASTER® sont également mis en œuvre avec succès dans le domaine militaire, la technologie médicale et la construction mécanique en général.
